Referência: PW8001

Disponibilidade: Sem stock na Europa (3 a 4 semanas)

Analisador de potência de alta precisão para análise de eficiência de conversores e inversores de potência, precisão básica de ±0,03%, taxa de amostragem de 15 MHz, conversão de 18 bits, correção automática de deslocamento de fase para sensores de corrente HIOKI, taxa de atualização de dados de 1 ms e excelente resistividade ao ruído de 110 dB a 100 kHz.

Principais características

• Precisão base de ± 0.03%
• 8 canais de potência combinados com análise de motores para análise de duas transmissões
• Excelente resistência ao ruído com 110 dB @ 100 kHz
• Largura de banda de medida de potência de 5 MHz
• Medidas estáveis e precisas com taxas de actualização de dados de 1ms
• Gama de potência exclusiva com sensores de corrente HIOKI de alta precisão de 2 A a 2 kA
• Conectividade Plug & Play com sensores de corrente HIOKI
• A correção automática do desfasamento garante uma medição precisa da potência de alta frequência
• Visualize perdas de alta frequência com medição de análise do espectro de potência

Descrição

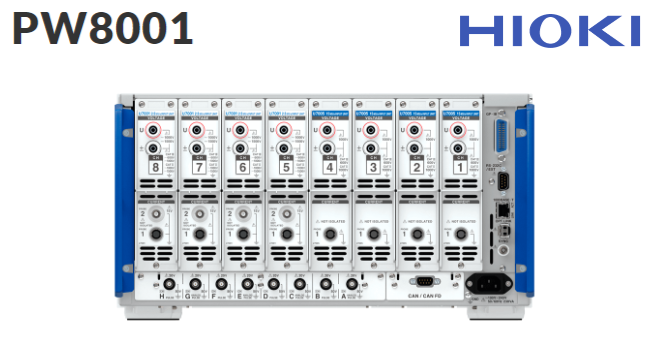

O analisador de energia HIOKI PW8001 é um instrumento de medição de última geração concebido para as tarefas de análise de energia mais exigentes, fornecendo resultados de medição precisos ao avaliar a eficiência dos mais recentes dispositivos e sistemas elétricos de alta precisão. O PW8001 possui 8 slots para unidades de entrada de energia, que podem ser utilizadas em combinação com a função de análise do motor.

Para a configuração do PW8001, estão disponíveis dois tipos de unidades de entrada que podem ser combinadas livremente num instrumento de acordo com os requisitos da aplicação.

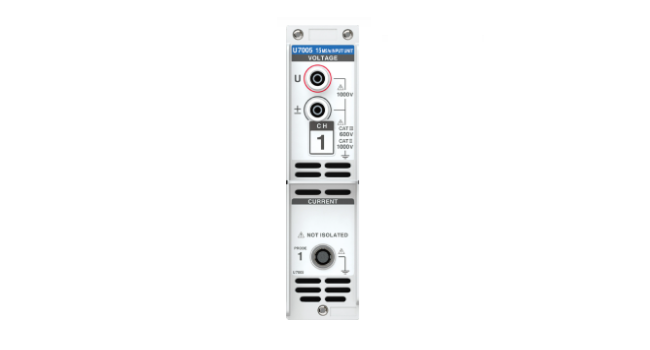

A unidade de entrada de alta largura de banda U7005 oferece a máxima precisão com uma precisão básica de ±0,03%, uma frequência de amostragem de 15 MHz, conversão A/D de 18 bits e uma tensão de entrada máxima de 1000 VAC. É adequada para aplicações como medições de eficiência de acionamentos de motores de inversores baseados em SiC e GaN e medições precisas de perdas de indutores sob carga.
A excelente resistividade a ruído externo de 110 dB a 100 kHz, garante resultados precisos e estáveis ​​mesmo na proximidade de semicondutores de comutação de energia de alta frequência.

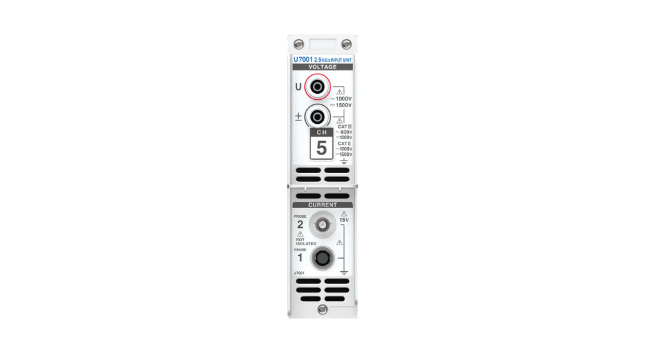

Para aplicações de alta tensão, a unidade de entrada U7001 proporciona uma precisão básica de ±0,07%, uma tensão de entrada máxima de 1500 VDC, uma frequência de amostragem de 2,5 MHz, conversão A/D de 16 bits e uma tensão máxima para ligação à terra de 1500 VDC CAT II. É uma unidade adequada para aplicações que necessitam de menos largura de banda, como por exemplo, testes de eficiência de acionamentos de motores industriais utilizando IGBTs, ou turbinas eólicas e conversores de energia fotovoltaica.

Combinado com a extensa gama de sensores de corrente de alta precisão e alta largura de banda, sondas e caixas de corrente de ligação direta da HIOKI, o PW8001 oferece uma solução única e abrangente para aplicações de medição fiáveis, desde pequenos dispositivos eletrónicos a sistemas de energia de grande escala.

O analisador de energia PW8001 e os sensores de corrente são desenvolvidos e produzidos pela HIOKI, tornando possível a função avançada de correção automática da mudança de fase. Isto garante uma medição precisa do ângulo de fase entre a tensão e a corrente, mesmo a altas frequências e baixos fatores de potência.

O PW8001 oferece a função exclusiva de Análise do Espectro de Potência. Enquanto a função FFT tradicional determina os harmónicos com base na frequência fundamental, limitando a gama de frequências, esta nova função cobre todo o espectro de frequências do analisador. A função Análise do Espectro de Potência oferece uma visibilidade rápida da potência de alta frequência, fornecendo aos programadores dados valiosos para futuras melhorias na eficiência do sistema.

Outras funções avançadas, como a análise harmónica de banda larga e a análise de motores, garantem resultados de análise de potência precisos e fiáveis ​​para uma vasta gama de aplicações na área da indústria de eletrónica de potência, como o desenvolvimento de conversores de energia de alta eficiência, sistemas de transmissão elétricos e motores elétricos.

A taxa de atualização de 1 ms permite a atualização de dados a alta velocidade, possibilitando a deteção e análise precisas de flutuações rápidas de energia, como as que ocorrem durante o carregamento ou descarregamento da bateria em veículos elétricos. Esta funcionalidade garante atualizações sem precedentes, sem comprometer a precisão da medição.

A função de ligação ótica permite a ligação de dois analisadores de potência PW8001 para aumentar o número máximo de canais de medição para 16. Permite medições de potência sincronizadas e cálculos de eficiência a partir de múltiplas entradas, otimizando a configuração de medição e eliminando as diferenças de tempo na recolha de dados porque a amostragem de todas as entradas é sincronizada.
