Ohmímetro RM3545A-2
(acresce o IVA à taxa em vigor)
Referência: RM3545A-2
Disponibilidade: Em stock na Europa (1 a 2 semanas)
Principais características
- Gamas de resistência: 1 mΩ a 1200 MΩ (13 calibres)
- Precisão básica: 0,045% da leitura ± 0,010% da escala completa (gama de 1 mΩ)
- Resolução: 1 nΩ (gama de 1 mΩ)
- Tempo de medição: 2,3 ms (gama de 10 Ω, modo rápido)
- Opção multiplexadora com o Z3003 para até 20 canais de medida (modo a 4 fios)
Aplicações
- Verificação da resistência de barramentos e juntas de soldadura em módulos de baterias
- Medição da resistência de enrolamento em motores e transformadores
- Teste da qualidade de ligação de conectores de carregamento de veículos elétricos
- Medição de resistência em placas de circuito impresso
- Medida de resistência automástica multi-ponto (usando a opção multiplexadora Z3003)
Descrição do produto
O medidor de resistência RM3545A-2 combina medições de resistência DC de alta precisão com a capacidade integrada de multiplexagem para testes automáticos multi-canal. Oferece 13 gamas de resistência de 1 mΩ a 1200 MΩ e uma corrente máxima de teste de 1 A, proporcionando resultados estáveis e precisos para uma vasta gama de componentes. Com um ecrã de 6 1/2 dígitos, uma resolução de 1 nΩ e uma precisão básica de ±0,045% da leitura ± 0,010% da escala completa, o RM3545A-1 proporciona medições imediatas e de alta precisão sem aquecimento ou ajuste manual de zero.
Tempos de medição de apenas 2,3 ms suportam testes de alto rendimento e tempos de ciclo curtos, o que é particularmente vantajoso quando o instrumento está integrado em sistemas de teste automatizados ou linhas de produção. O RM3545A-2 suporta todas as funções do RM3545A-1 e adiciona a capacidade multiplexadora para testes multiponto eficientes.
Capacidade inttegrada de multiplexagem

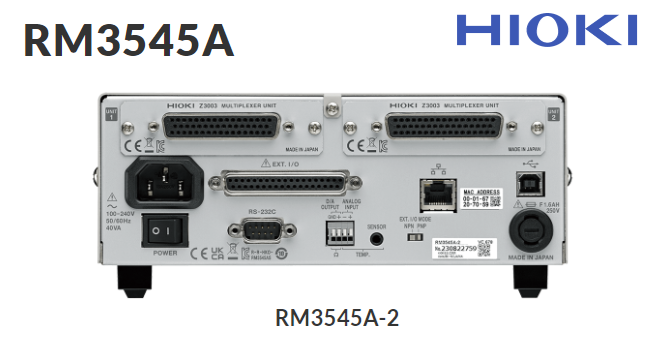

Podem ser instaladas duas placas multiplexadoras Z3003 opcionais no RM3545A-2, cada uma fornecendo 10 canais de medição no modo de 4 fios. Quando são instaladas duas placas, o instrumento pode medir até 20 canais automaticamente em sequência, permitindo a avaliação da resistência de vários DUT sem religação manual. Esta configuração de multiplexador interno reduz o tamanho do sistema, o esforço de cablagem e o custo em comparação com os sistemas de comutação externos.
Para automatização e aquisição de dados, o RM3545A-2 fornece interfaces LAN, USB e RS-232C para comunicação com PCs e controladores, bem como uma porta EXT I/O para disparo externo e controlo de aprovação/reprovação. Uma saída D/A analógica (0 V a 1,5 V DC) permite a monitorização ou o controlo por feedback. A função de monitorização de comandos apresenta os comandos e as respostas de comunicação na parte inferior do ecrã do instrumento, simplificando a depuração durante a configuração do sistema e reduzindo o tempo de integração.
Funções avançadas de precisão
Para garantir resultados de medição consistentes em condições de temperatura flutuantes, o RM3545A-2 inclui uma função de Compensação de Temperatura (TC) que referencia automaticamente os valores medidos a uma temperatura de referência especificada. Esta função corrige a influência das características do material, como o coeficiente de temperatura dos condutores de cobre, que é de aproximadamente 0,4% por °C e faz com que os valores de resistência variem com a temperatura. A temperatura pode ser medida utilizando o sensor Z2001 incluído ou um termómetro externo compatível com saída analógica.
A função de Compensação de Tensão de Offset (OVC) suprime as tensões termoelétricas e as tensões de offset internas aplicando corrente em ambas as direções e calculando a média dos resultados. A função de aumento de temperatura calcula o aumento real da temperatura do dispositivo em teste (DUT) a partir da variação da resistência e da temperatura ambiente, enquanto a função de verificação de contacto deteta o contacto insuficiente da sonda e reduz os erros causados por ligações deficientes.
Investimento à prova de futuro
O RM3545A-2 mantém as opções de expansão em aberto. Uma ou duas placas multiplexadoras Z3003 podem ser instaladas a qualquer momento, permitindo que o instrumento seja atualizado de uma configuração de canal único para um sistema de medição multicanal automatizado. A instalação requer apenas uma chave de fendas Phillips e demora cerca de dois minutos. Esta flexibilidade permite aos utilizadores começar com medições manuais ou configurações de protótipos e, posteriormente, expandir para um ambiente de teste totalmente automatizado sem substituir o instrumento.
Para aplicações que exijam mais de 20 canais, o RM3545A-2 pode ser combinado com o sistema multiplexador HIOKI SW1002, oferecendo até 132 canais no modo de 4 fios.
