Referência: RM3546

Disponibilidade: Em stock na Europa (1 a 2 semanas)

Principais características

• Gamas de resistência: 1 mΩ a 1000 MΩ (13 calibres)
• Protecção de circuito activa: 60 V DC
• Tolerância máxima de resistência do percurso de 9 Ω (Modo PR, 500mA)
• Corrente máxima de teste de 1 A DC
• Opção de multiplexador com os módulos Z3003 para até 20 canais de medida (a 4 fios)

Aplicações

• Inspeção automatizada da resistência de soldadura das patilhas de células de baterias
• Inspeção da resistência de soldadura das barras de ligação nos módulos das baterias
• Medição manual da resistência das ligações dos módulos das baterias
• Medição automatizada de resistência multiponto utilizando a opção de multiplexador Z3003

Descrição do produto

O RM3546 é um medidor de resistência DC otimizado para a inspeção da resistência da soldadura em células e módulos de baterias. Suporta medições estáveis ​​de micro-ohms realizadas logo após a soldadura, enquanto a junta ainda está a arrefecer e os valores de resistência são afetados por mudanças de temperatura, cablagem extensa e múltiplos interfaces de contacto ao longo do percurso de medição. O instrumento também incorpora Proteção Ativa de Circuito até 60 V DC para medições manuais de resistência seguras durante a manutenção do módulo de bateria.

O RM3546 oferece 13 gamas de resistência de 1 mΩ a 1000 MΩ com uma corrente máxima de teste de 1 A. A gama mais baixa de 1 mΩ fornece a resolução necessária para a avaliação precisa de pequenas alterações de resistência em juntas soldadas, com uma resolução de medição até 1 nΩ e uma precisão básica de ±0,045% da leitura ±0,010% da escala completa. As placas multiplexadoras internas opcionais Z3003 permitem medições de resistência multicanal automatizadas sem a necessidade de um scanner externo ou hardware de controlo adicional.

Estabilidade de medição com cabos longos

Nos sistemas de teste automatizados, o medidor de resistência é frequentemente instalado a uma determinada distância do ponto de medição. Isto pode ser o resultado do layout do armário, das restrições de espaço ou da separação ambiental entre o instrumento e o local de teste. Como resultado, as definições de medição envolvem frequentemente cabos longos e elementos adicionais em série no percurso de medição.

Estes fatores relacionados com a instalação aumentam a resistência do percurso de medição e podem influenciar medições de baixa resistência. Com uma tolerância de resistência do percurso até 9 Ω, o RM3546 mantém medições estáveis ​​de micro-ohms mesmo nestas condições. Isto reduz a dependência do comprimento do cabo e do esquema da cablagem e simplifica a integração em sistemas de teste automatizados.

Efeitos da temperatura após a soldadura

Após a soldadura, a resistência elétrica de uma junta varia com a temperatura durante a fase de arrefecimento, o que pode complicar a avaliação dos resultados da medição, mesmo quando a qualidade da soldadura em si permanece inalterada. Na prática, isto exige esperar pelo arrefecimento completo antes da medição ou incorporar a temperatura no local da soldadura na avaliação da resistência, o que, por sua vez, requer uma referência de temperatura fiável e reproduzível no momento da medição.

Para reduzir estas variações relacionadas com a temperatura, o RM3546 aplica uma Compensação Avançada de Temperatura (ATC). Os valores de resistência são compensados ​​utilizando um sinal de processo externo relacionado com a temperatura que representa a condição térmica no momento da medição. O RM3546 aceita um sinal de entrada analógico na gama de 0 a 2 V, um formato normalmente utilizado para representar valores de temperatura de termómetros infravermelhos ou sensores de processo adequados. Assim, a ATC suporta uma avaliação mais consistente das medições de resistência, incluindo as medições realizadas logo após o processo de soldadura.

Integridade da medição e integração do sistema

Para oferecer suporte adicional a medições fiáveis ​​de baixa resistência em condições térmica e eletricamente instáveis, o RM3546 proporciona uma Compensação Avançada de Tensão de Offset (A-OVC).
Ao aplicar corrente de teste em ambas as direções e calcular a média dos resultados, as tensões de offset termoelétricas e internas são suprimidas. Além disso, são avaliadas as alterações de resistência relacionadas com o aumento da temperatura e detetado o contacto insuficiente da sonda, ajudando a reduzir os erros de medição causados ​​por efeitos térmicos ou ligações elétricas deficientes.

Para automatização e aquisição de dados, o RM3546 oferece interfaces LAN, USB e RS-232C para comunicação com PCs e controladores, bem como uma interface EXT I/O para disparo externo e sinalização de passa/falha. Está disponível uma saída D/A analógica (0 V a 1,5 V DC) para monitorização ou controlo por feedback. Durante a configuração e o comissionamento do sistema, a função de monitor de comandos apresenta os comandos e as respostas de comunicação diretamente no instrumento, auxiliando a depuração eficiente e reduzindo o esforço de integração.

Configuração expansível do multiplexador

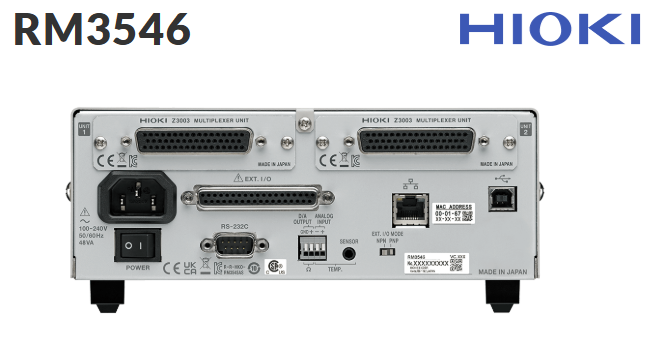

Podem ser instalados duas cartas multiplexadores Z3003 opcionais no RM3546, cada uma fornecendo 10 canais de medição no modo de 4 fios. Quando são instaladas duas cartas, o instrumento pode medir até 20 canais automaticamente em sequência, permitindo a avaliação da resistência de vários DUT sem religação manual. A instalação requer apenas uma chave de fendas Phillips e demora cerca de dois minutos.

Para aplicações que exijam mais de 20 canais, o RM3546 pode ser combinado com o Sistema Multiplexador HIOKI SW1002, oferecendo até 132 canais no modo de 4 fios.

Medições dos contacto da bateria durante a manutenção

Nas aplicações de manutenção, as medições de resistência nos contactos e interligações da bateria são normalmente realizadas manualmente utilizando cabos de teste convencionais. Nas medições manuais, uma ponta de prova pode entrar em contacto com uma barra condutora enquanto a outra ponta de prova não está em contacto com a bateria. Sem uma função de proteção adequada, tais situações podem resultar em danos no medidor de resistência.

Por este motivo, o RM3546 incorpora uma Proteção Ativa de Circuito (ACP) até 60 V DC. Esta função protege o instrumento contra tensões aplicadas involuntariamente na entrada de medição e facilita a utilização segura em ambientes de serviço. Embora seja relevante principalmente para aplicações de serviço, a Proteção Ativa de Circuito também fornece uma camada adicional de proteção durante a configuração, o comissionamento ou as tarefas de manutenção do sistema em ambientes de produção.
