Disponibilidade: Em stock na Europa (1 a 2 semanas)

Principais características

• Máx. 10 módulos de tensão/temperatura por registador e até 3000 canais com sistema de sincronização (com os M7100 e M7102)
• Máx. 4 módulos de energia por registador e até 120 canais de potência com sistema de sincronização (com o M7103)
• Intervalo de atualização máx. 5 ms
• Registo de alta tensão até 2000 VDC e registo de corrente com sensores de corrente HIOKI com classificação de 2 A a 2000 A
• Transferência de dados em tempo real UDP (LAN)
• Saída de dados CAN integrada, alarmes, trigger in/out e entradas de pulsos/lógicos
• Possível sincroniazar até 10x LR8102
• Amostragem e transferência de dados rápida facilita a utilização de sistemas Hardware-In-the-Loop (HIL)
•  Registo de potência de alta precisão com o M7103
• Registo de alta tensão (2000 VDC, 1000 VAC) com o M7103
• Grande variedade de sensores de corrente HIOKI para um registo de corrente fiável e de alta precisão

Aplicações

• Teste de carga/descarga durante a formação e envelhecimento das células
• Testes de carga/descarga durante o desenvolvimento de módulos de baterias e packs de baterias
• Desenvolvimento e otimização de Sistemas de Gestão de Baterias (BMS)
• Desenvolvimento e optimização de Sistemas de Gestão Térmica de baterias
• Monitorização de tensão e temperatura em simulações de Hardware-In-the-Loop (HIL)
• Inspeção de qualidade de inversores de string fotovoltaicos durante a produção

Descrição

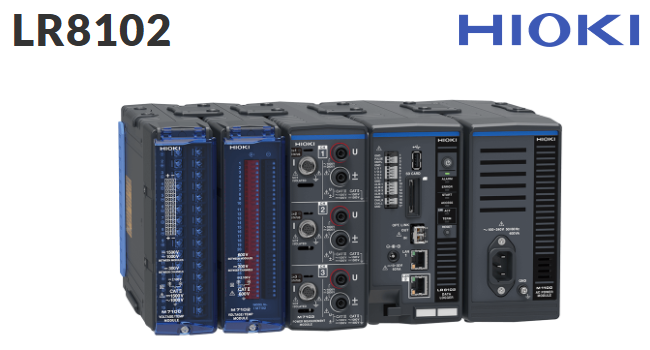

O versátil e modular registador de dados LR8102 pode ser utilizado em combinação com uma variedade de módulos. Por conseguinte, é a solução perfeita para a integração em aplicações que requerem múltiplos canais e intervalos de gravação tão curtos como 5 ms. O registador pode ser instalado num bastidor de 19” com um kit de montagem em bastidor opcional. O LR8102 pode ser controlado através do Gennect One ou do software gratuito Logger Utility. Como alternativa, o registador dispõe da possibilidade de transferência de dados ultra-rápida via UDP, o que o torna na solução ideal para integração com testadores carga/descarga e simulações em tempo real como as HIL (Hardware-In-the-Loop). Além disso, o registador possui uma saída de dados CAN bem como várias entradas e saídas para alarmes, triggers e pulsos. A resistência ao ruído melhorada garante medições precisas e fiáveis. Todos os módulos disponíveis podem ser combinados numa configuração de sistema, sendo os dois principais objetivos de medição o registo de energia e o registo de tensão/temperatura.

Registo de tensão e temperatura com o LR8102

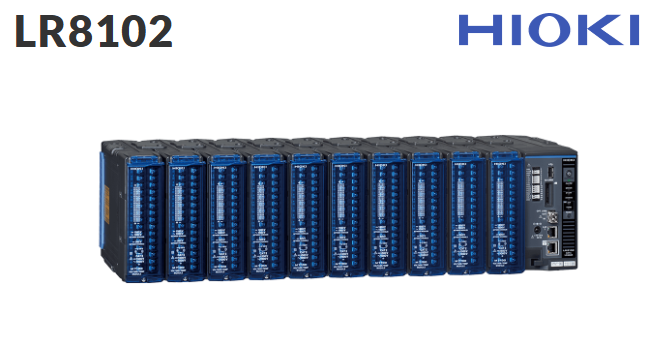

O registador de dados LR8102 pode ser combinado com até dez módulos M7100 ou M7102. O sistema oferece a máxima flexibilidade, uma vez que oferece a possibilidade de escolher o tipo e o número de módulos que cumprem exatamente os requisitos do teste. O registador de dados LR8102 pode ser ainda expandido sincronizando até dez registadores de dados utilizando uma ligação ótica, o que permite medir até 3.000 canais de tensão/temperatura.

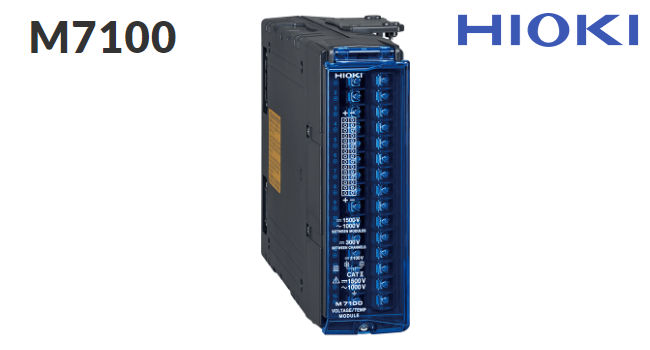

Em combinação com o módulo M7100, o registador pode captar até 150 canais com um intervalo de atualização de 5 ms. Com um isolamento de 1500 VDC para a terra, podem ser realizadas medições CAT II de tensões e temperaturas de baterias de 800 V e até de 1200 V em segurança.

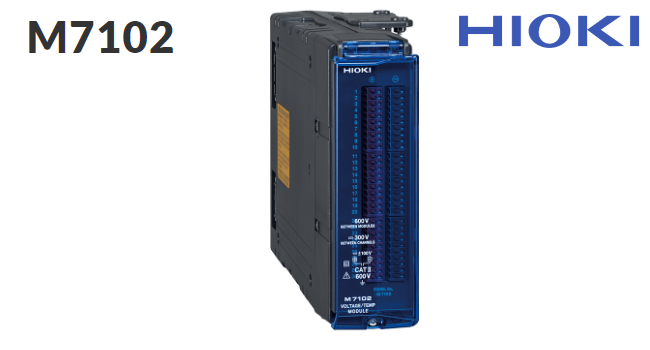

Quando combinado com o módulo M7102, o registador oferece até 300 canais com um intervalo de atualização de 10 ms. Com um isolamento de 600 VDC, CAT II, ​​é a solução perfeita para o registo de dados de baterias de 400 V. Para além da tensão, ambos os módulos oferecem a possibilidade de captar sinais de temperatura através de termopares.

Registo de energia com o LR8102

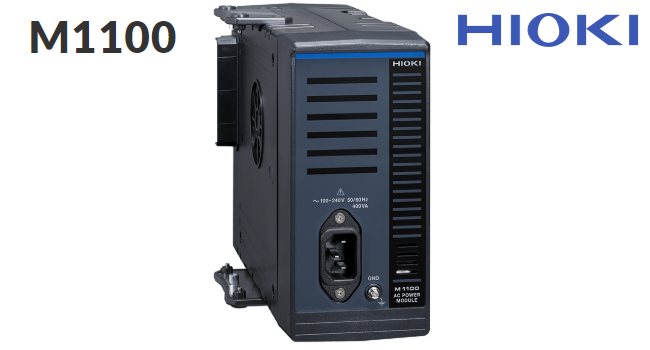

Ao adicionar o módulo de fonte de alimentação AC M1100, podem ser ligados até quatro módulos de medição de energia M7103, oferecendo um total de 12 canais para um registo de energia de alta precisão e longo prazo. Este setup pode ser ainda expandida sincronizando até dez registadores o que permite chegar a um total de 120 canais de potência. Em alternativa, o M7103 pode ser utilizado para medir tensões e correntes. Os canais de entrada de tensão oferecem a medição direta de tensões até 2000 VDC, 1000 VAC. O registo de corrente a longo prazo é possível com qualquer um dos sensores de corrente HIOKI de alta precisão com um conector ME15W. Os sensores são alimentados pelo registador e não necessitam de fonte de alimentação externa.
